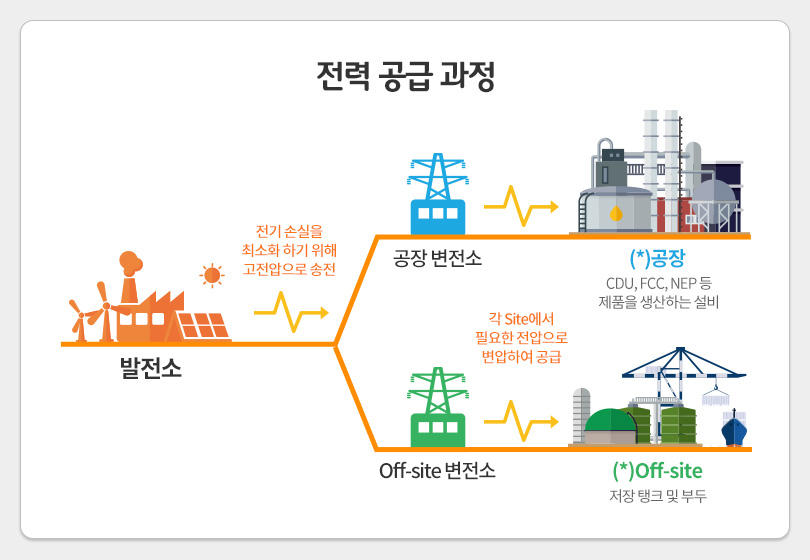

변전소(變電所, Electrical substation)는 발전소에서 생산된 전기를 수요자에게 보내는 과정에서 전압이나 전류의 성질을 바꾸기 위해 설치하는 전기 설비입니다. 발전소에서 만들어진 전기는 송전선로를 통해 변전소로 보내지고, 변전소에서는 전압을 변환하여 배전선로를 통해 각 가정이나 공장 등으로 공급됩니다. 전기의 흐름을 제어하고, 전력 손실을 최소화하며, 안정적인 전력 공급을 유지하는 데 중요한 역할을 합니다.
변전소의 역할
1. 전압 변환
- 상승 변압: 발전소에서 생산된 전기를 장거리 송전을 위해 고전압으로 변환합니다.
- 강압 변압: 고전압 전기를 지역 배전망이나 최종 소비자가 사용할 수 있는 낮은 전압으로 변환합니다.
2. 전력 분배
- 송전선로 연결: 여러 송전선로를 연결하여 전력을 다양한 방향으로 분배합니다.
- 부하 분산: 전력 수요에 따라 여러 지역으로 전력을 균형 있게 분배합니다.
3. 전력 품질 관리
- 전압 조정: 일정한 전압을 유지하여 안정적인 전력 공급을 보장합니다.
- 역률 보상: 무효전력을 보상하여 전력 시스템의 효율을 높입니다.
4. 시스템 보호
- 차단기 운용: 과전류나 단락 발생 시 신속하게 전력을 차단합니다.
- 계전기 시스템: 다양한 전기적 문제를 감지하고 대응합니다.
5. 모니터링 및 제어
- SCADA 시스템: 실시간으로 전력 흐름을 모니터링하고 원격으로 제어합니다.
- 데이터 수집: 전력 사용량, 품질 등의 데이터를 수집하고 분석합니다.
6. 전력 계통 연계
- 다른 전력망과의 연결: 지역 간, 국가 간 전력 교환을 가능하게 합니다.
- 신재생 에너지 통합: 태양광, 풍력 등 다양한 에너지원을 전력망에 통합합니다.
7. 비상 대응
- 백업 시스템: 주요 장비 고장 시 대체 시스템을 가동합니다.
- 블랙아웃 방지: 광역 정전을 예방하고 복구하는 역할을 합니다.
변전소의 종류
1. 승압 변전소
- 발전소 근처에 위치
- 발전된 전력을 송전에 적합한 고전압으로 변환
2. 강압 변전소
- 도시나 산업 지역 근처에 위치
- 고전압을 낮은 전압으로 변환하여 배전
3. 스위칭 변전소
- 전력의 흐름을 제어하고 방향을 전환
- 주로 송전망의 연결점에 위치
4. 배전 변전소
- 최종 소비자에게 가까이 위치
- 중전압을 저전압으로 변환
5. 이동식 변전소
- 임시 전력 공급이 필요한 지역에 사용
- 재난 복구나 대규모 행사 등에 활용
6. 지하 변전소
- 도심 지역에서 공간 절약을 위해 사용
- 미관과 안전성 향상
7. GIS(Gas Insulated Switchgear) 변전소
- SF6 가스를 절연체로 사용
- 소형화와 안전성 향상
8. 디지털 변전소
- 최신 디지털 기술을 적용
- 자동화와 원격 제어 기능 강화
9. HVDC(High Voltage Direct Current) 변전소
- 직류 고전압 송전을 위한 특수 변전소
- 장거리 송전이나 해저 케이블에 주로 사용
변전소의 분류
1. 전압 레벨에 따른 분류
- 초고압 변전소 (UHV): 800kV 이상
- 특고압 변전소 (EHV): 345kV ~ 765kV
- 고압 변전소 (HV): 66kV ~ 230kV
- 중압 변전소 (MV): 3.3kV ~ 33kV
- 저압 변전소 (LV): 1kV 이하
2. 기능에 따른 분류
- 발전소 변전소: 발전소에서 생산된 전력을 승압하여 송전망에 연결
- 송전 변전소: 장거리 송전을 위한 고압 전력의 변환 및 분배
- 배전 변전소: 고압 전력을 중저압으로 변환하여 최종 소비자에게 공급
- 스위칭 변전소: 전력의 경로를 변경하거나 차단하는 역할
3. 설치 위치에 따른 분류

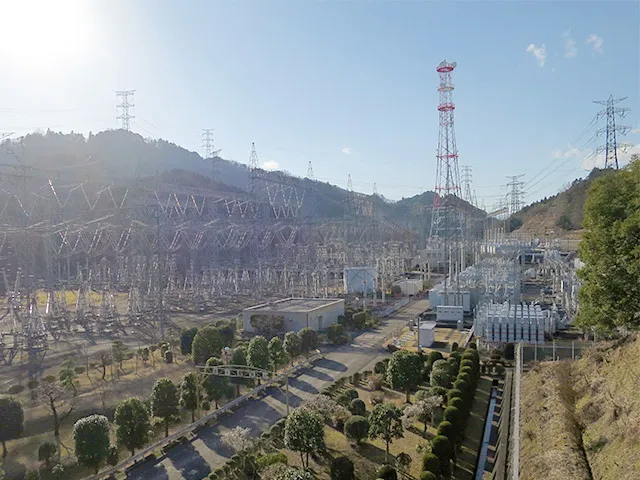

- 옥외 변전소: 야외에 설치된 일반적인 형태의 변전소
- 옥내 변전소: 건물 내부에 설치된 변전소 (도심지나 악천후 지역)
- 지하 변전소: 지하에 설치된 변전소 (토지 이용 효율성 증대)
- 이동식 변전소: 임시 전력 공급이나 비상 상황에 사용되는 이동 가능한 변전소
4. 절연 방식에 따른 분류
- 공기절연 변전소 (AIS): 공기를 절연매체로 사용
- 가스절연 변전소 (GIS): SF6 가스를 절연매체로 사용 (소형화, 안전성 증대)
- 혼합절연 변전소 (HIS): AIS와 GIS의 혼합형
5. 자동화 수준에 따른 분류
- 유인 변전소: 운영자가 상주하며 직접 제어
- 무인 변전소: 원격으로 제어되는 자동화된 변전소
- 디지털 변전소: 최신 디지털 기술을 적용한 고도로 자동화된 변전소
6. 특수 목적 변전소
- 철도용 변전소: 철도 시스템에 전력을 공급하는 특수 변전소
- 산업용 변전소: 대규모 산업 시설에 설치된 전용 변전소
- 신재생에너지 연계 변전소: 태양광, 풍력 등 신재생 에너지를 전력망에 연결
변전소의 전자파
1. 전자파의 발생
- 주요 발생원: 변압기, 송전선, 차단기, 기타 전기 장비
- 주파수: 주로 60Hz (한국의 상용 전력 주파수)의 극저주파(ELF) 전자기장
- 강도: 전압이 높을수록, 전류가 클수록 전자파 강도 증가
2. 전자파의 특성
- 감쇠: 거리에 따라 급격히 감소 (역자승 법칙)
- 차폐: 금속 구조물이나 건물에 의해 차단 가능
- 변동: 전력 부하에 따라 전자파 강도 변화
3. 건강 영향에 대한 논의
- 세계보건기구(WHO): 극저주파 전자기장의 건강 영향에 대해 명확한 결론 없음
- 장기 노출 연구: 일부 연구에서 소아 백혈병과의 연관성 제기, 그러나 인과관계 미확립
- 단기 노출 영향: 일반적으로 즉각적인 건강 위험은 없다고 평가됨
4. 규제 및 관리
- 국제비전리방사선보호위원회(ICNIRP) 가이드라인: 일반인 노출 기준 100μT, 직업인 노출 기준 1000μT
- 한국의 규제: 환경부 고시에 따라 공동주택 등에서 83.3μT 이하로 관리
5. 전자파 저감 대책
- 차폐: 변전소 주변에 금속 차폐벽 설치
- 거리 확보: 주거지역과 변전소 사이에 충분한 이격 거리 유지
- 설비 최적화: 저전자파 발생 장비 사용, 배치 최적화
- 지중화: 송전선로의 지중화를 통한 지상 전자파 감소
6. 모니터링 및 평가
- 정기적 측정: 변전소 주변 전자파 강도 정기 측정
- 환경영향평가: 신규 변전소 건설 시 전자파 영향 평가 실시
- 정보 공개: 측정 결과 공개를 통한 투명성 확보
7. 주민 소통
- 정보 제공: 전자파에 대한 정확한 정보 제공
- 주민 참여: 전자파 측정 과정에 주민 참여 유도
- 우려 해소: 주민들의 건강 우려에 대한 적극적인 소통
8. 연구 동향
- 장기 영향 연구: 전자파의 장기 노출 영향에 대한 지속적인 연구
- 새로운 기술: 저전자파 발생 기술 개발 연구
- 생물학적 메커니즘: 전자파가 생체에 미치는 영향의 메커니즘 연구
